熱処理知識の泉

金属組織

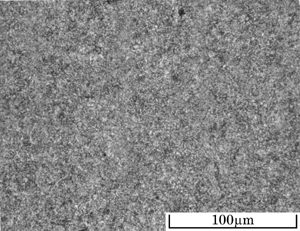

sks3 / SKS 3 #188

鋼種名 SKS 3
試料番号 22-0
熱処理1 焼なまし     
熱処理2          
熱処理3          
熱処理4          
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 222 HV
フェライト+球状セメンタイト。
結晶方位が異なるため腐食に濃淡がある。

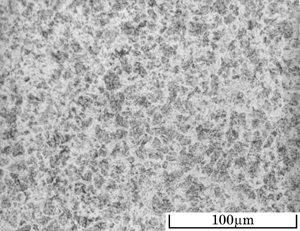

sks3 / SKS 3 #43

鋼種名 SKS 3
試料番号 22-1
熱処理1 焼入れ 830℃ 5min 熱浴
熱処理2
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 65.5 HRC
焼入マルテンサイト+未溶解炭化物。

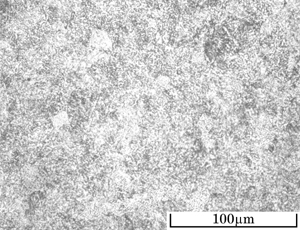

sks3 / SKS 3 #189

鋼種名 SKS 3
試料番号 22-2
熱処理1 焼入れ 830℃ 5min 熱浴
熱処理2 低温焼戻し 150℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 64.0 HRC
焼戻マルテンサイト+未溶解炭化物。

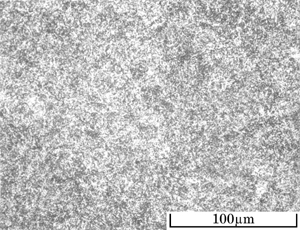

sks3 / SKS 3 #40

鋼種名 SKS 3
試料番号 22-3
熱処理1 焼入れ 830℃ 5min 熱浴
熱処理2 高温焼戻し 500℃ 90min 空冷
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 46.0 HRC
ソルバイト。
炭化物の凝集が始まっている。
