熱処理知識の泉
金属組織

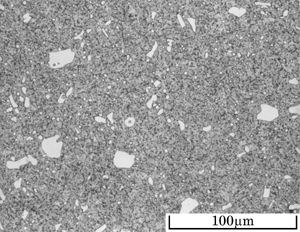

skd11 / SKD11 #31
| 鋼種名 | SKD11 | |
|---|---|---|
| 試料番号 | 25-0 | |
| 熱処理1 | 焼なまし | |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 237 HV | |
| フェライト＋複炭化物。大きいのは共晶炭化物。 | ||

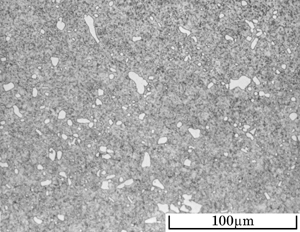

skd11 / SKD11 #33
| 鋼種名 | SKD11 | |
|---|---|---|
| 試料番号 | 25-1 | |
| 熱処理1 | 焼入れ | 1020℃ 15min 熱浴 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 65.5 HRC | |
| 焼入マルテンサイト＋残留オーステナイト＋未溶解炭化物。 共晶炭化物はオーステナイト化温度ではほとんど固溶しない。 |
||
skd11 / SKD11 #32
| 鋼種名 | SKD11 | |
|---|---|---|
| 試料番号 | 25-2 | |
| 熱処理1 | 焼入れ | 1020℃ 15min 熱浴 |
| 熱処理2 | 低温焼戻し | 150℃ 90min 空冷 2回 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 64.0 HRC | |
| 低温焼戻マルテンサイト＋残留オーステナイト＋未溶解炭化物。 残留オーステナイトはこの温度ではマルテンサイト変態しない。 |
||
skd11 / SKD11 #34
| 鋼種名 | SKD11 | |
|---|---|---|
| 試料番号 | 25-3 | |
| 熱処理1 | 焼入れ | 1020℃ 15min 熱浴 |
| 熱処理2 | 高温焼戻し | 500℃ 90min 空冷 2回 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 塩化第二鉄 | |
| 硬さ | 60.5 HRC | |
| 焼戻マルテンサイト＋未溶解炭化物＋析出炭化物（黒粒）。 | ||
