熱処理知識の泉
金属組織
swch / SWCH #172
| 鋼種名 | SWCH | |
|---|---|---|
| 試料番号 | 87 | |
| 熱処理1 | 浸炭窒化 | 930℃ 240min |
| 熱処理2 | 焼入れ | 850℃ 30min 油冷 |
| 熱処理3 | 焼戻し | 200℃ 90min 空冷 |
| 熱処理4 | ||
| 撮影倍率 | 100倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 740 HV | |
| 表面近傍は焼戻マルテンサイト。 | ||

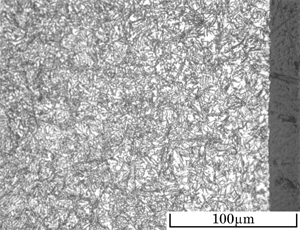

swch / SWCH #173
| 鋼種名 | SWCH | |
|---|---|---|
| 試料番号 | 87 | |
| 熱処理1 | 浸炭窒化 | 930℃ 240min |
| 熱処理2 | 焼入れ | 850℃ 30min 油冷 |
| 熱処理3 | 焼戻し | 200℃ 90min 空冷 |
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 740 HV | |
| 表面近傍は残留オーステナイトを含む焼戻マルテンサイト。 | ||

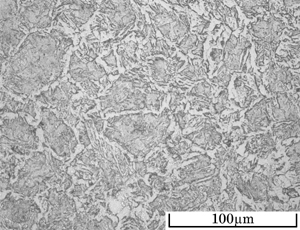

swch / SWCH #174
| 鋼種名 | SWCH | |
|---|---|---|
| 試料番号 | 87内部 | |
| 熱処理1 | 浸炭窒化 | 930℃ 240min |
| 熱処理2 | 焼入れ | 850℃ 30min 油冷 |
| 熱処理3 | 焼戻し | 200℃ 90min 空冷 |
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 170 HV | |
| フェライト（白）＋パーライト（黒）。 | ||
