熱処理知識の泉

金属組織

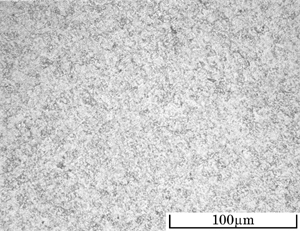

sus420j2 / SUS420J2 #80

鋼種名 SUS420J2
試料番号 50-3
熱処理1 焼入れ 1040℃ 15min 熱浴
熱処理2 高温焼戻し 510℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率 400倍
エッチング 塩化第二鉄
硬さ 52.0 HRC
焼戻マルテンサイト+析出炭化物(黒粒)。
未溶解炭化物(白粒)が若干ある。

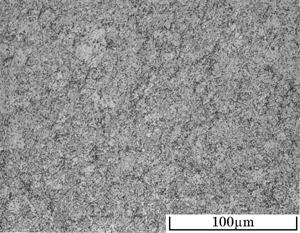

sus420j2 / SUS420J2 #192

鋼種名 SUS420J2
試料番号 91-2
熱処理1 焼入れ 1040℃ 15min 熱浴
熱処理2 低温焼戻し 150℃ 90min 空冷 2回
熱処理3
熱処理4
撮影倍率 400倍
エッチング 塩化第二鉄
硬さ 61.5 HRC
低温焼戻マルテンサイト+未溶解炭化物。

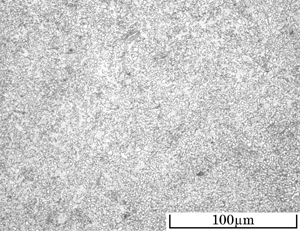

sus420j2 / SUS420J2 #193

鋼種名 SUS420J2
試料番号 91-0
熱処理1 焼なまし     
熱処理2          
熱処理3          
熱処理4          
撮影倍率 400倍
エッチング 塩化第二鉄
硬さ 215 HV
球状セメンタイト。
