熱処理知識の泉

金属組織

scm440 / SCM440 #19

鋼種名 SCM440
試料番号 47-0
熱処理1 焼なまし 830℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率 200倍
エッチング 5%ナイタル
硬さ 170 HV
フェライト(白)+パーライト(黒)。

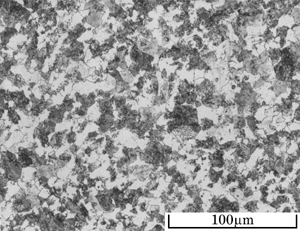

scm440 / SCM440 #20

鋼種名 SCM440
試料番号 47-0
熱処理1 焼なまし 830℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 170 HV
フェライト(白)+パーライト(黒)。

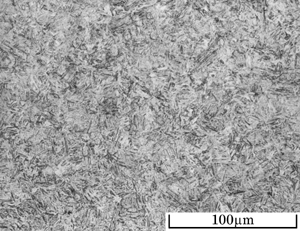

scm440 / SCM440 #61

鋼種名 SCM440
試料番号 47-1
熱処理1 焼入れ 880℃ 120min 油冷
熱処理2 低温焼戻し 160℃ 90min 空冷
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 54.0 HRC
焼戻マルテンサイト。

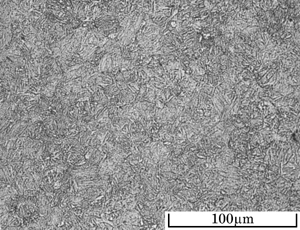

scm440 / SCM440 #60

鋼種名 SCM440
試料番号 47-3
熱処理1 焼入れ 880℃ 120min 油冷
熱処理2 高温焼戻し 580℃ 90min 空冷
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 31.5 HRC
ソルバイト。

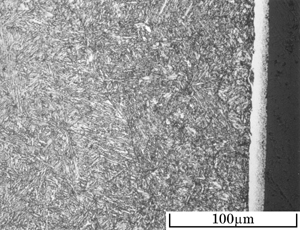

scm440 / SCM440 #126

鋼種名 SCM440
試料番号 71-0
熱処理1 ガス軟窒化 580℃ 80min 油冷
熱処理2
熱処理3
熱処理4
撮影倍率 400倍
エッチング 5%ナイタル
硬さ 850 HV
素地はソルバイト。表面の白層は窒化物(化合物層)。
その下層は窒素拡散層。
