熱処理知識の泉
金属組織

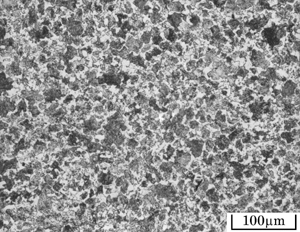

s50c / S50C #9
| 鋼種名 | S50C | |
|---|---|---|
| 試料番号 | 09-0 | |
| 熱処理1 | 焼なまし | 800℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 200倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 160 HB | |
| フェライト(白)+パーライト(黒)。パーライトの方がやや多い。 パーライトを囲むようにフェライトが存在している。 |
||

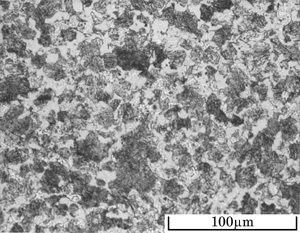

s50c / S50C #10
| 鋼種名 | S50C | |
|---|---|---|
| 試料番号 | 09-0 | |
| 熱処理1 | 焼なまし | 800℃ 60min 炉冷 |
| 熱処理2 | ||
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 160 HB | |
| フェライト(白)+パーライト(黒)。パーライトの方がやや多い。 パーライトを囲むようにフェライトが存在している。 |
||

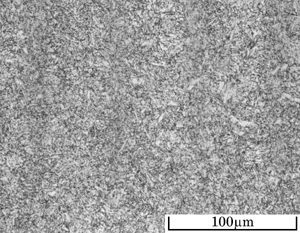

s50c / S50C #51
| 鋼種名 | S50C | |
|---|---|---|
| 試料番号 | 09-3 | |
| 熱処理1 | 焼入れ | 830℃ 15min 水冷 |
| 熱処理2 | 高温焼戻し | 580℃ 90min 空冷 |
| 熱処理3 | ||
| 熱処理4 | ||
| 撮影倍率 | 400倍 | |
| エッチング | 5%ナイタル | |
| 硬さ | 24.5 HRC | |
| ソルバイト。 | ||
